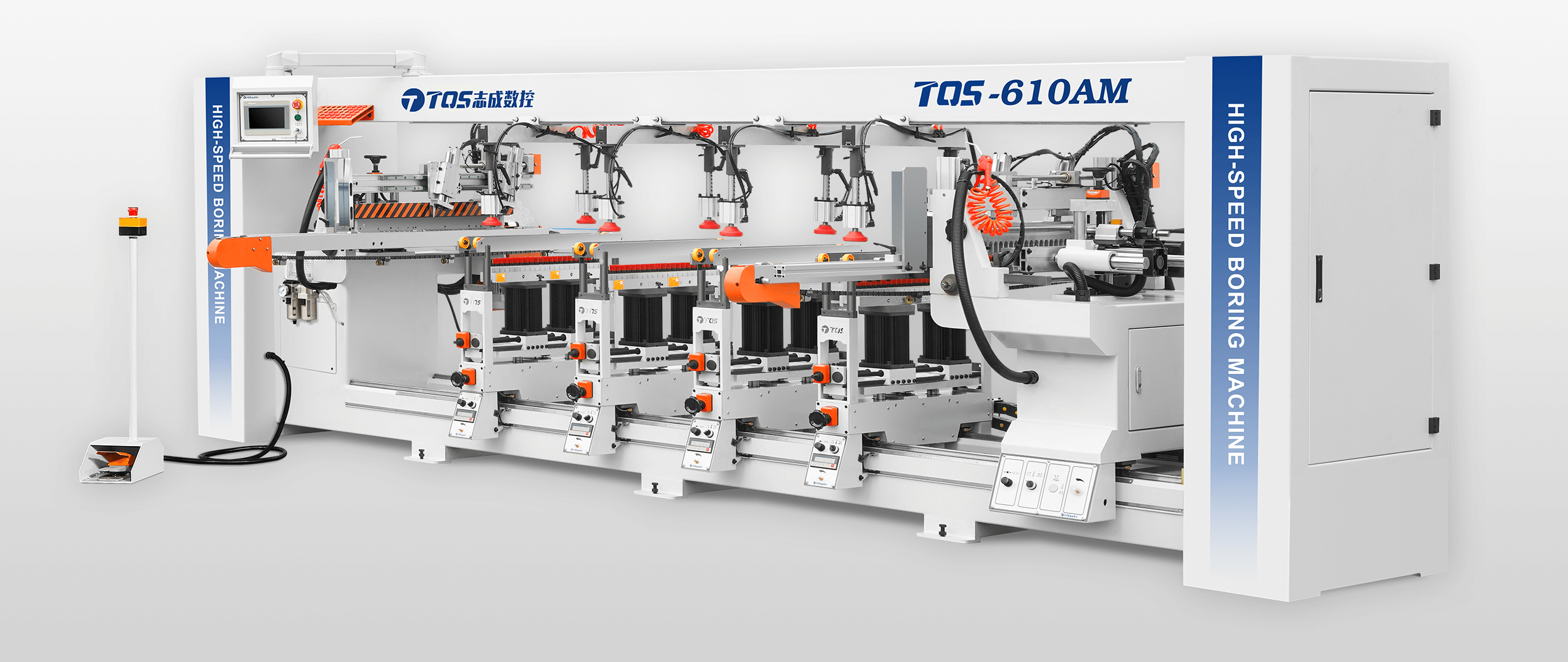

批量高速六排钻 610/606AM

批量处理抽屉板钻孔工艺

适用于板式家具生产过程中一次工序完成三面钻孔作业,配备自带叠料仓库完成自动送料,标配双定位加工(选配三定位)可一次性加工2-3张板件,左右水平钻排和下垂直排钻自由组合工作,采用链条传输方式,配备滚珠丝杆传动定位装置确保定位精准,垂直钻排配备数字显示器,逻辑控制编程PLC控制系统。

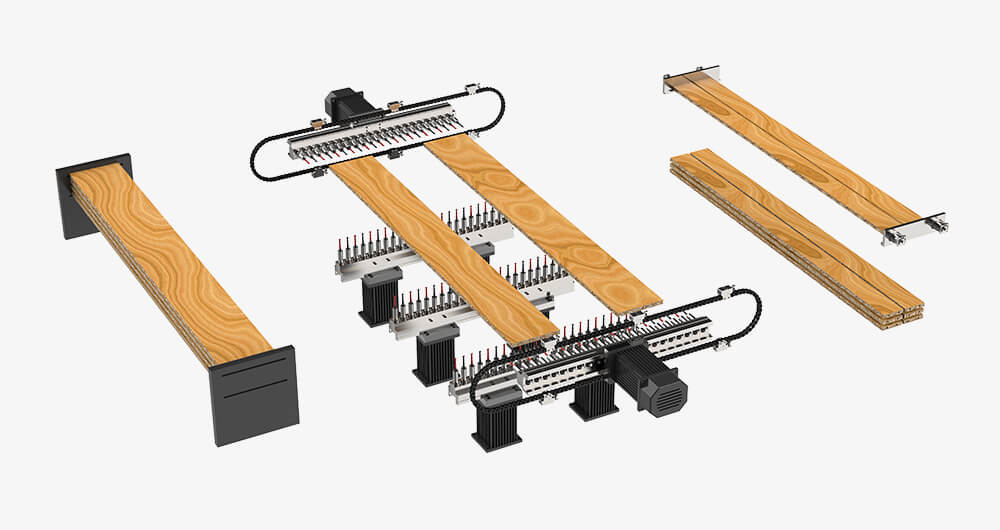

钻排分布:左水平钻排1组、右水平钻排1钻、下垂直钻排4组

( 批量高速排钻AM系列)

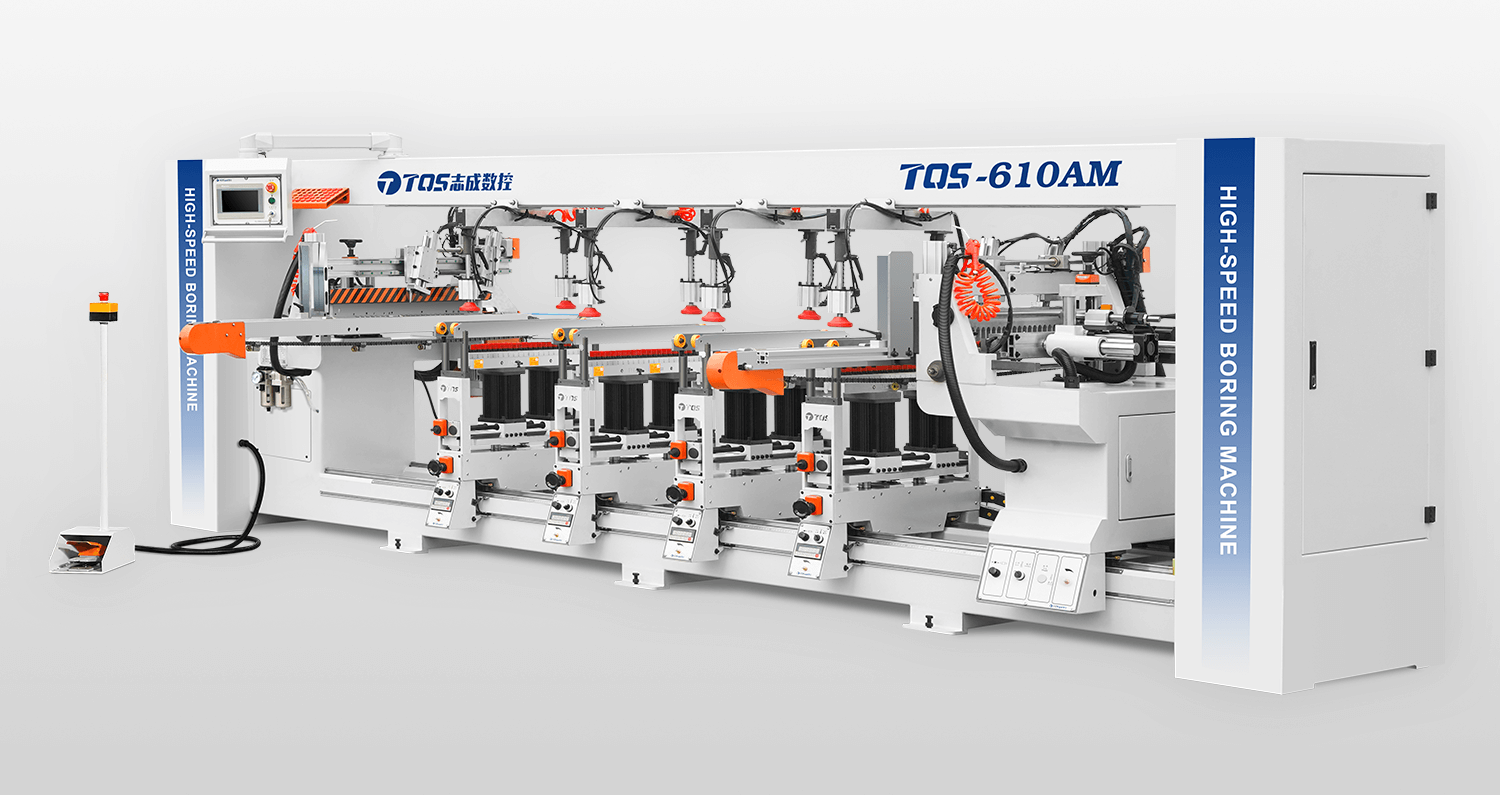

TQS-610am高速六排钻

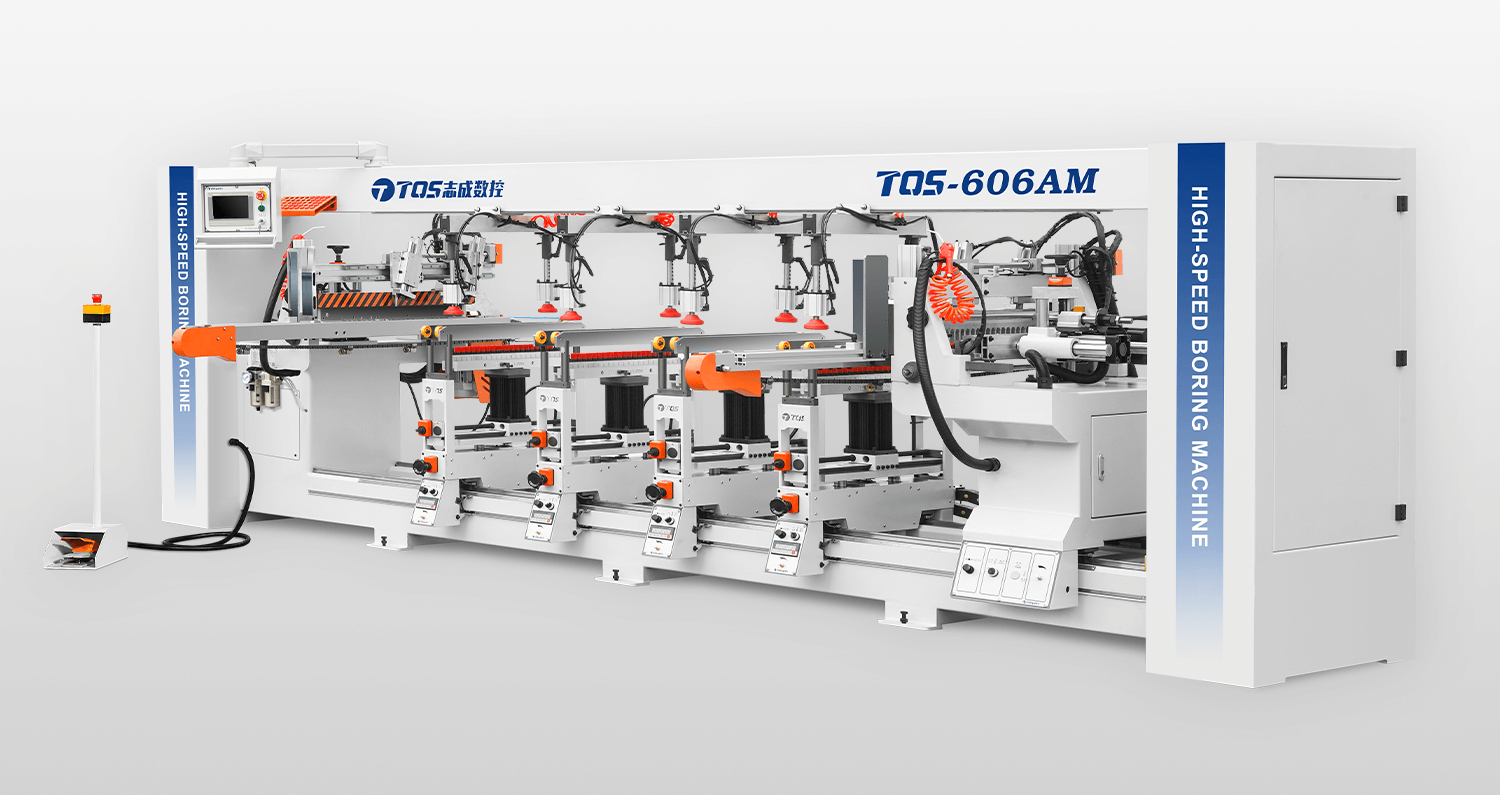

TQS-606am高速六排钻(单电机)

TQS-610AM高速六排钻

TQS-606AM高速六排钻(单电机)

设备亮点

  • 最多可一次性加工3张板件
  • 链条式自动送料结构 - 连续送料快速、稳定
  • 滚珠丝杠传动定位装置
  • 数控自动接收器 - 自动完成工件的叠料输送
  • 灵活配置 - 伺服控制板件定位(选配)、数控自动接收器(选配)

技术信息

610AM606AM
加工板材长度 *[mm]220 – 2450
加工板材厚度 *[mm]

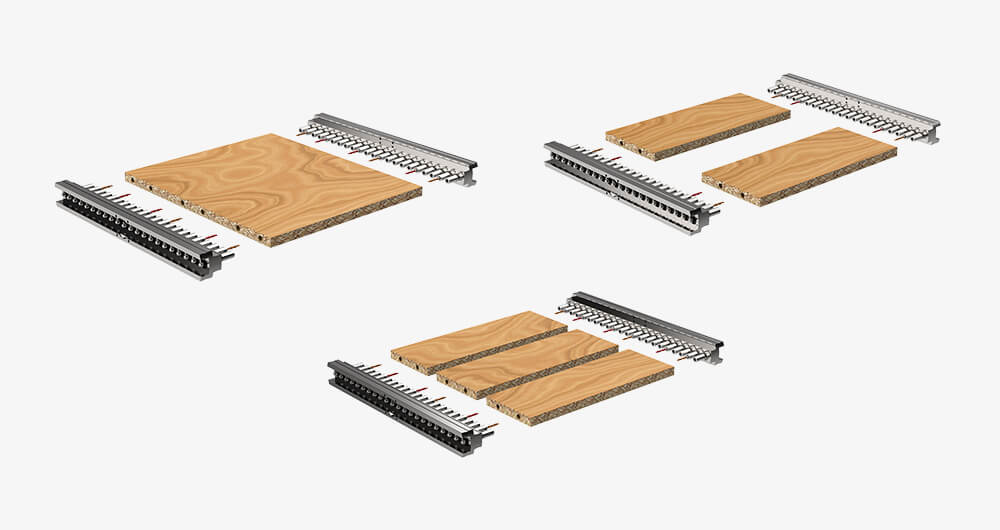

单板加工宽度
双板加工宽度
三板加工宽度

35-670
35-320
35-150
最大钻孔深度 *[mm]40
最大钻孔直径 *[mm]
13(相邻钻),35(单钻头)
Y轴孔距 *[mm]
32 - 672
X轴孔距 *[mm]
220 - 2450
加工速度 *[件/min]
单板加工速度
双板加工速度
三板加工速度

13-16
20-26
36-40
钻轴总数132
总功率 *[kW]159

*更多的技术信息请下载查看相关文档
*技术信息可能有所变更!
