通过式数控六面钻 TD-612KSA

自动扫码进料,双钻包同步加工对称孔位,双倍提升加工速度

自动进料扫码读取板件加工程序、夹钳以135m/min的速度将板件送入加工单元并⾃动检测板材相关尺⼨防止出现误差。加工单元双钻包同步加工对称孔位,双倍提升加工速度,以极高的重复精度钻每个孔,铣削和开槽加工同样如此。其自动化程度可配合其他机械轻松实现多种连线方式。

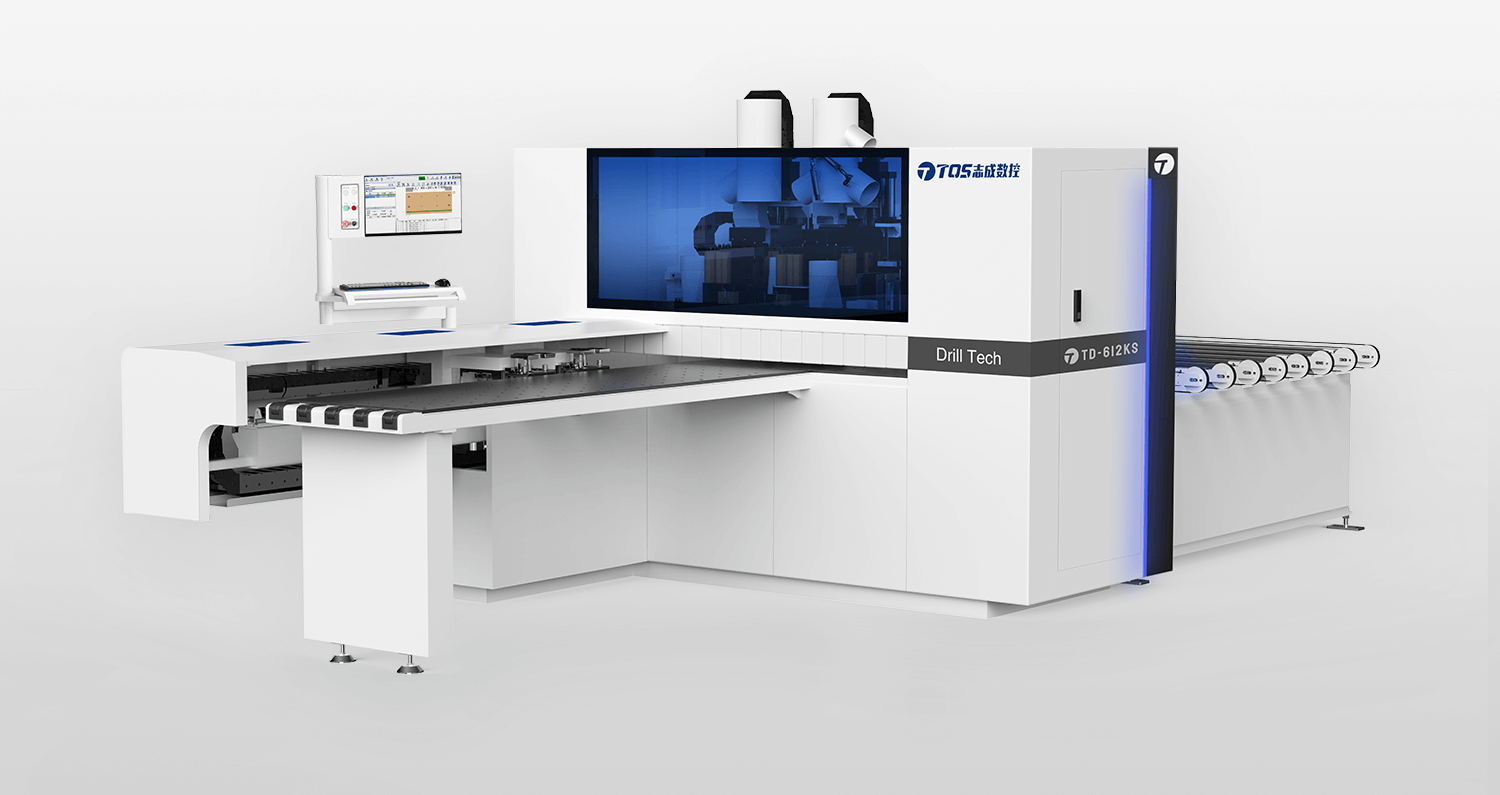

TD-612KS数控六面钻铣加工中心

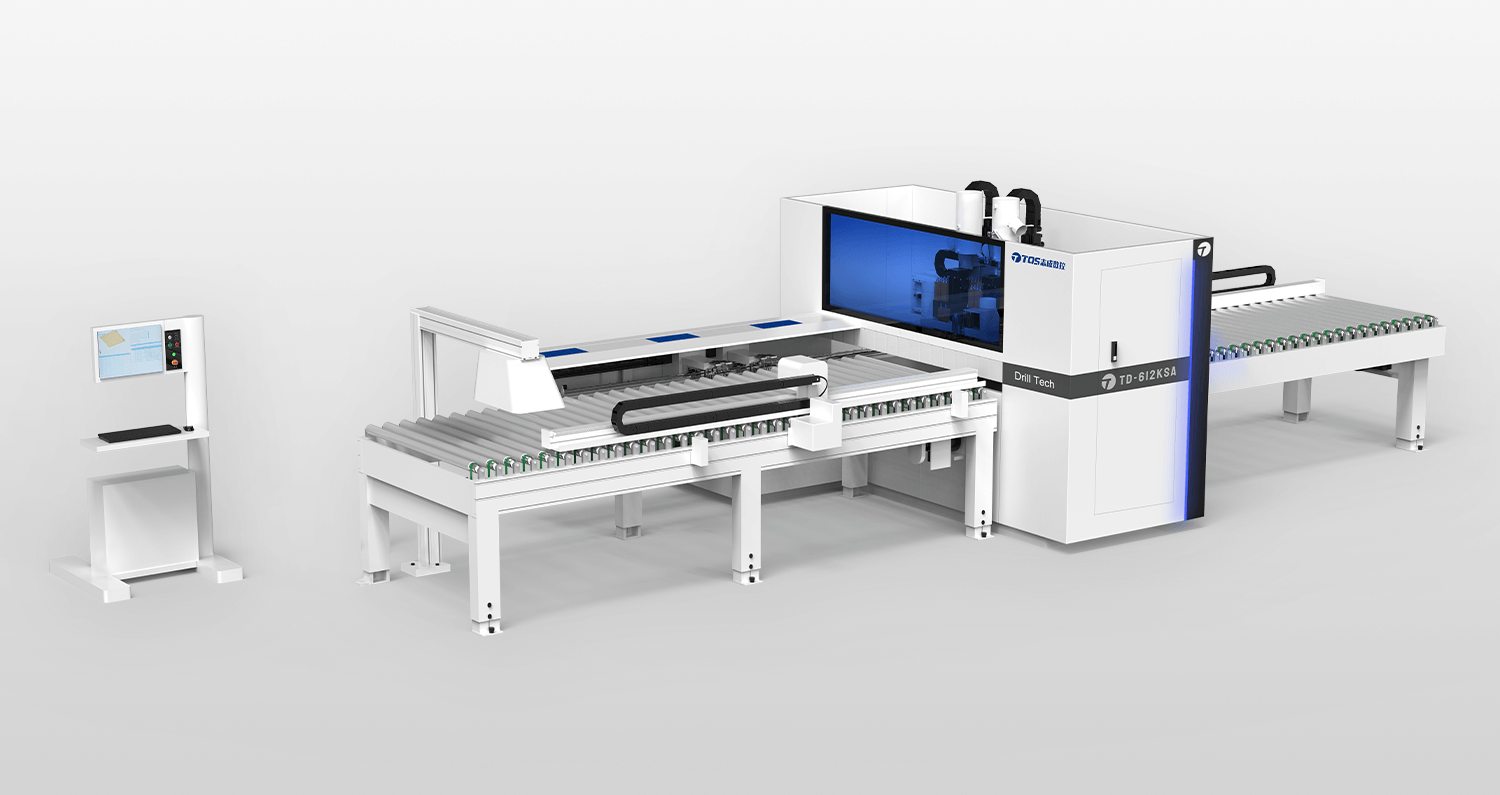

TD-612KSA数控六面钻铣加工中心

TD-612KS数控六面钻铣加工中心

TD-612KSA数控六面钻铣加工中心

设备亮点

  • 双钻包同步加工对称孔位,双倍提升加工速度
  • 一次完成板件的六面钻孔和正反面拉槽

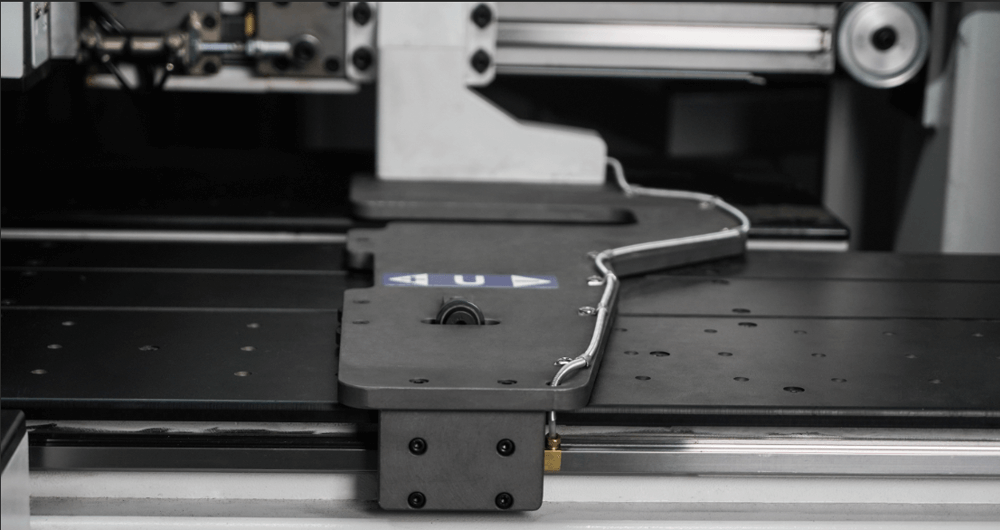

  • 配备两个CNC控制的夹钳,持久稳固夹持和精确定位工件
  • 效率 - 双板同时加工

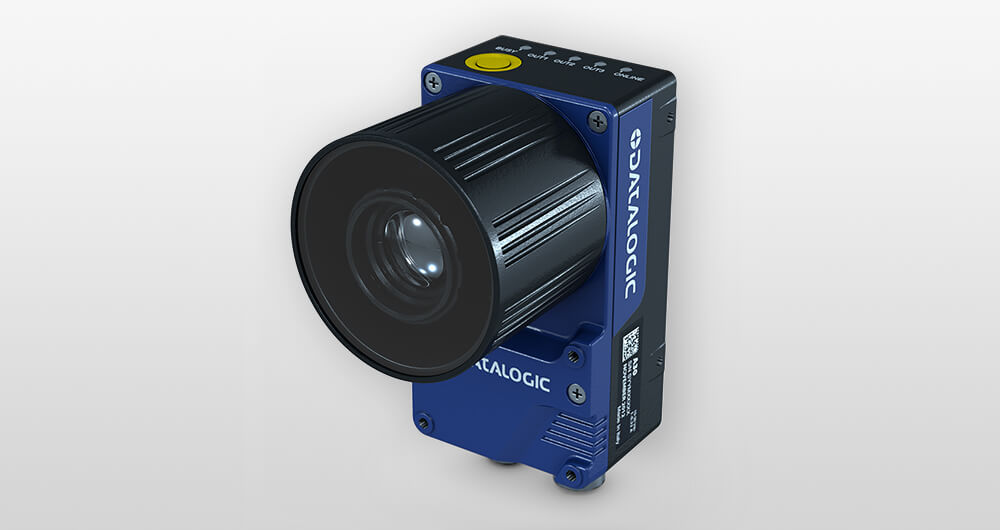

  • 扫码加工 - 扫码即读加工程序,无需编程调试
  • 最小加工尺寸 - 70mm X 35mm
  • 长板件一次抓料完成加工
  • 灵活组配 - 轻松实现多种连线方式

技术信息

 TD-612KSA
板材最⼤宽度(垂直) *[mm]1200
板材最⼩宽度(垂直) *[mm]35
板材最⼤⻓度(垂直) *[mm]5000
板材最⼩⻓度(垂直) *[mm]70
板材最⼤厚度(垂直) *[mm]50
钻孔组合装置
垂直钻轴上:24 下:9
水平钻轴16
钻组电机速度 *[r/min]3400
主轴功率 *[kW]2 x 3.5
L *[mm]7500
W *[mm]2800
H1 *[mm]1900
H2 *[mm]2200
总功率 *[kW]27.75

*更多的技术信息请下载查看相关文档
*技术信息可能有所变更!
