双工位数控六面钻 TD-812K

高速批量化生产 钻铣双倍效率

TD-812K采用双工位结构,不同尺寸的板件可在两个加工单元中同步进行六面钻孔、上下拉槽铣型工作,左右加工单元独立或合并工作为您提供灵活的加工方式。满足各种差异化批量加工需求,效率翻倍。

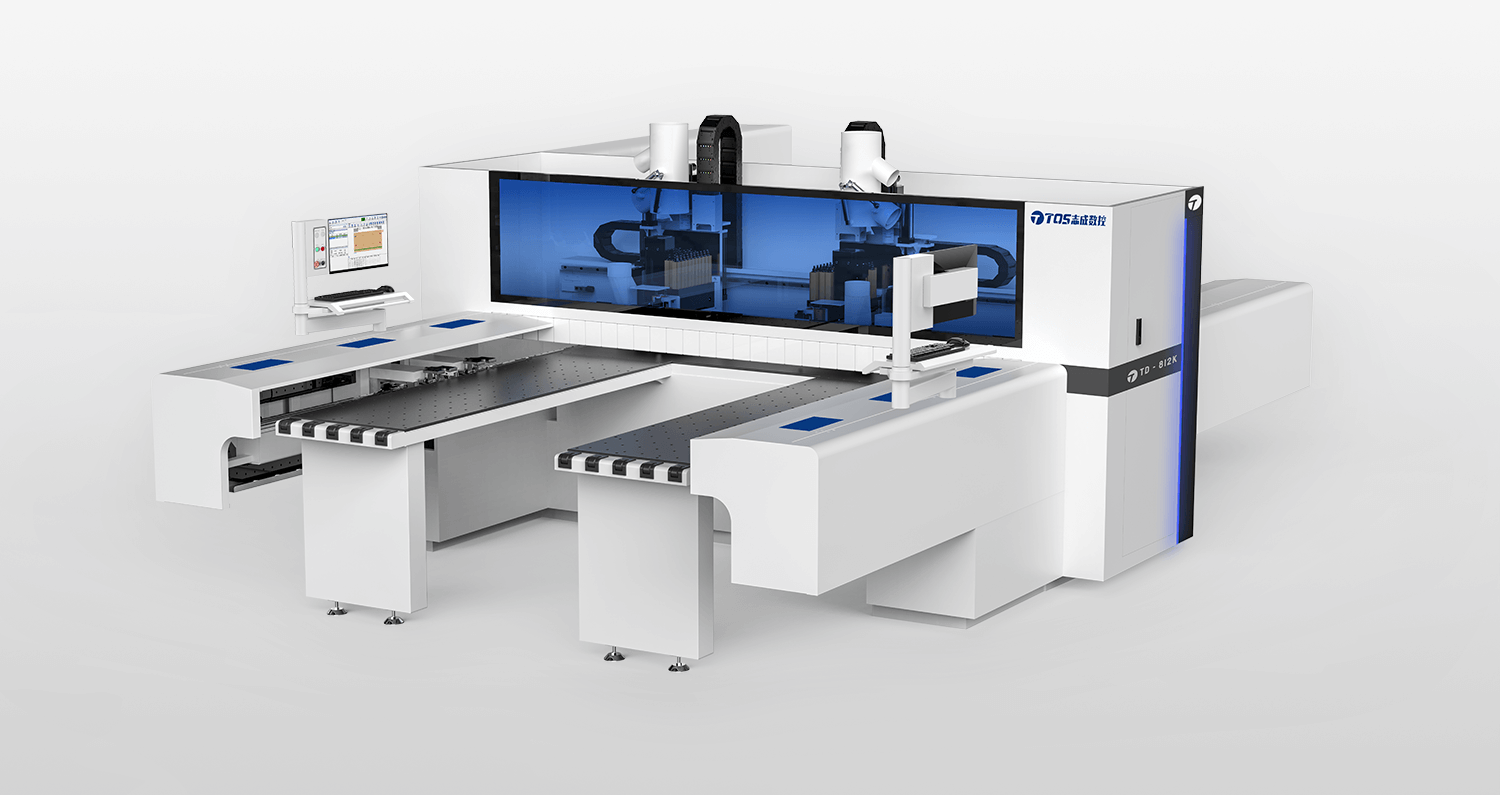

TD-812K双工位数控六面钻铣加工中心

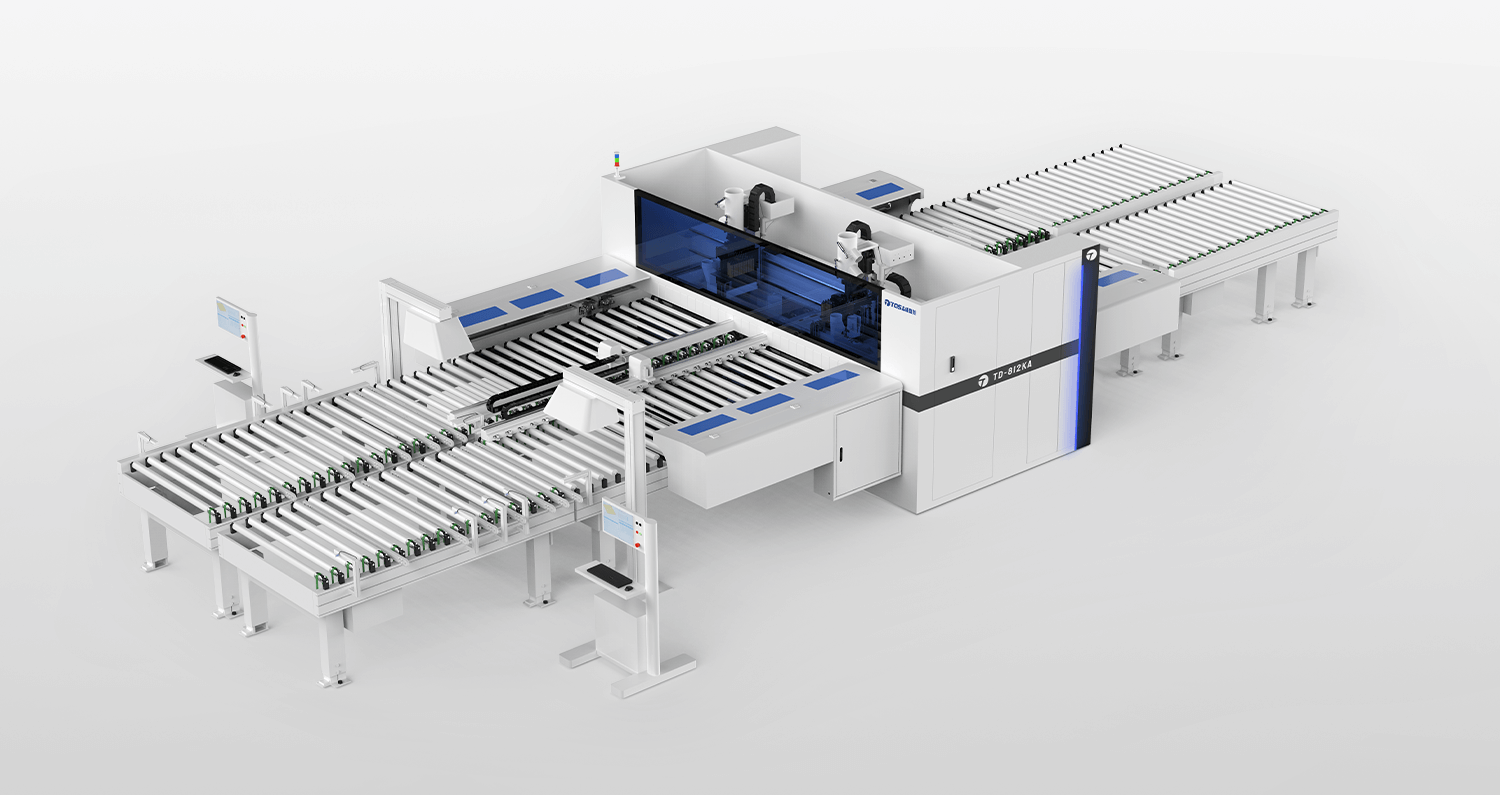

TD-812KA双数控六面钻铣加工中心

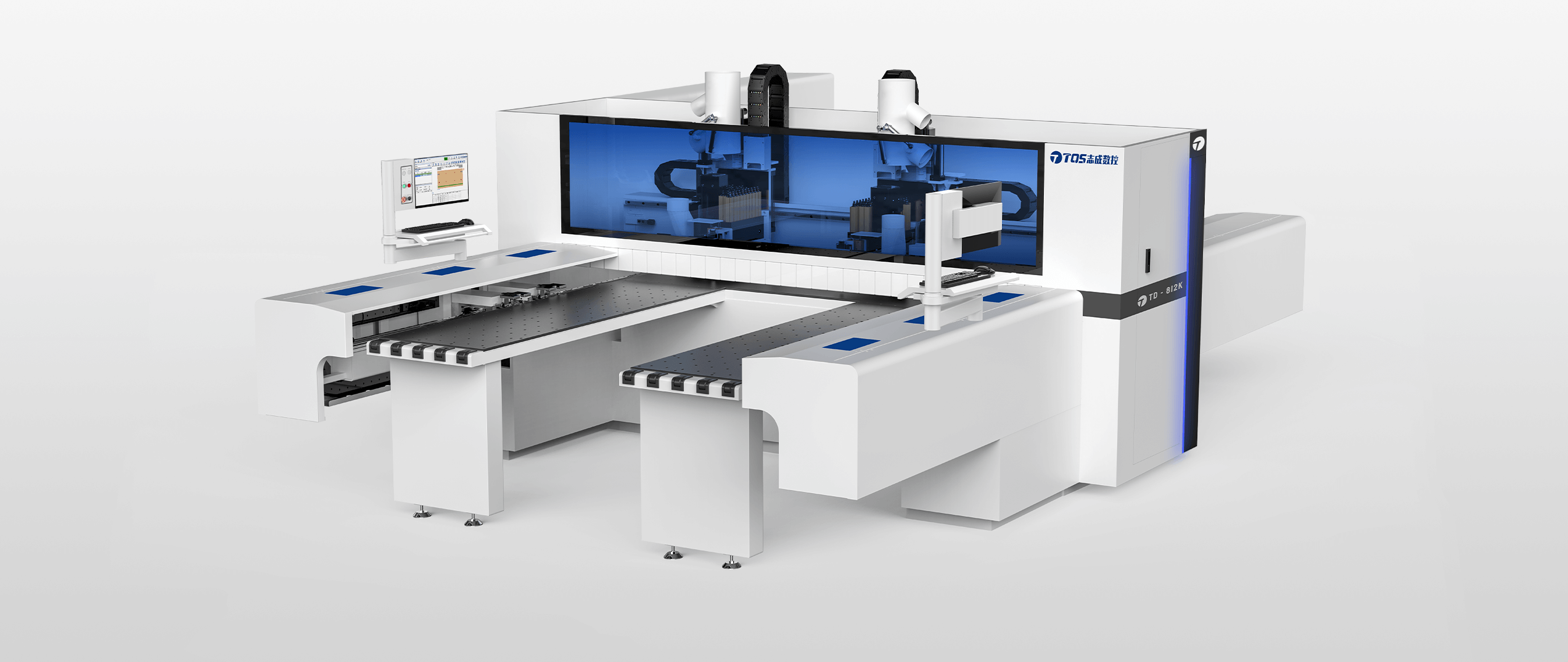

TD-812K双工位数控六面钻铣加工中心

TD-812KA双工位数控六面钻铣加工中心

设备亮点

  • 钻铣双倍效率
  • 一次完成两个加工单元板件的六面钻孔和正反面拉槽铣型

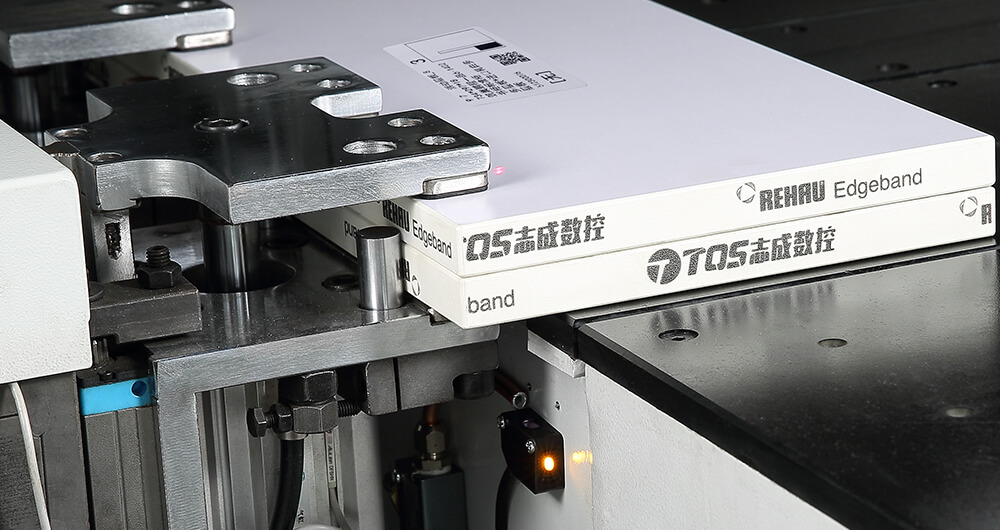

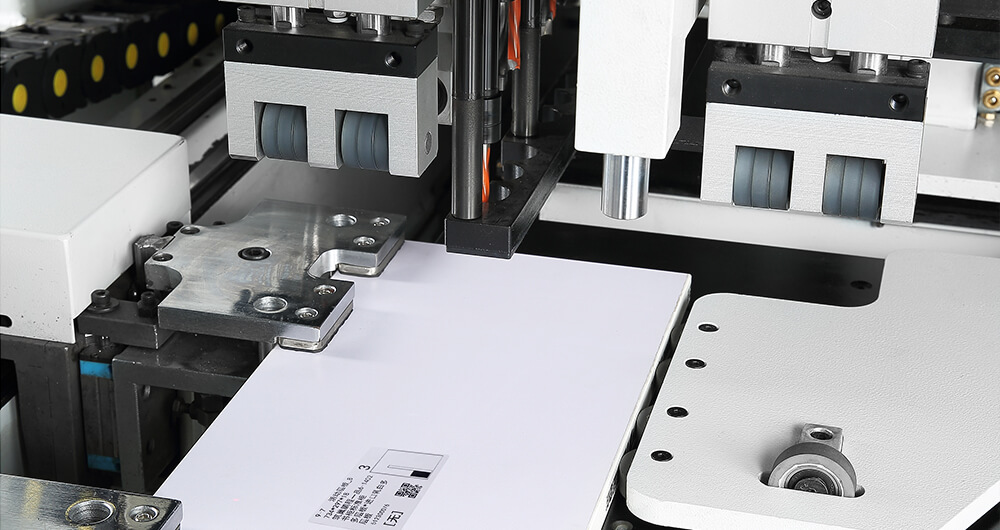

  • 配备四个CNC控制的夹钳,持久稳固夹持和精确定位工件

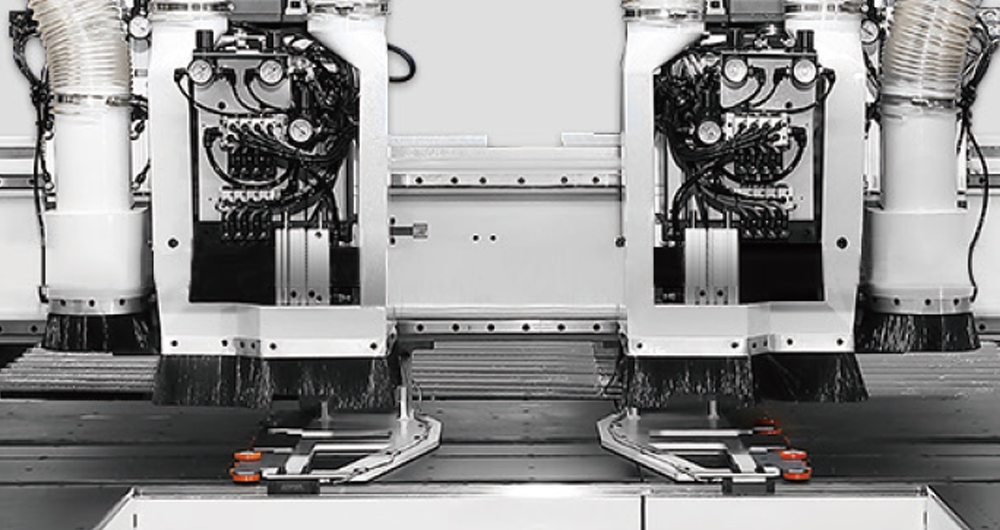

  • 三种加工模式 - 1.左右钻包独立运作加工 2.合并钻包加工 3.一个加工单元加工,一个加工单元上下料
  • 高效率 - 加工单元独立运作满足最大加工范围的情况下,可一次加工4块相同板件。
  • 扫码加工 - 扫码即读加工程序,无需编程调试
  • 最小加工尺寸 - 70mm X 35mm
  • 横梁通过式自动进料
  • 自动进料扫码读取加工程序(612MSF)
  • 灵活组配 - 轻松实现多种连线方式

技术信息

 TD-812K
单 / 双工位板材最⼤宽度(垂直) *[mm]1200 / 650
板材最⼩宽度(垂直) *[mm]35
板材最⼤⻓度(垂直) *[mm]5000
板材最⼩⻓度(垂直) *[mm]70
板材最⼤厚度(垂直) *[mm]50
各轴行程 *[mm] 各轴定位速度 *[m/min]
X1/X2/X3/X45300 / 130
Y1/Y2/Y3/Y4Y1/Y3 2500 / 110
Y2/Y4 1600 / 110
Z1/Z2/Z3/Z490 / 60
U1/U2130 / 90

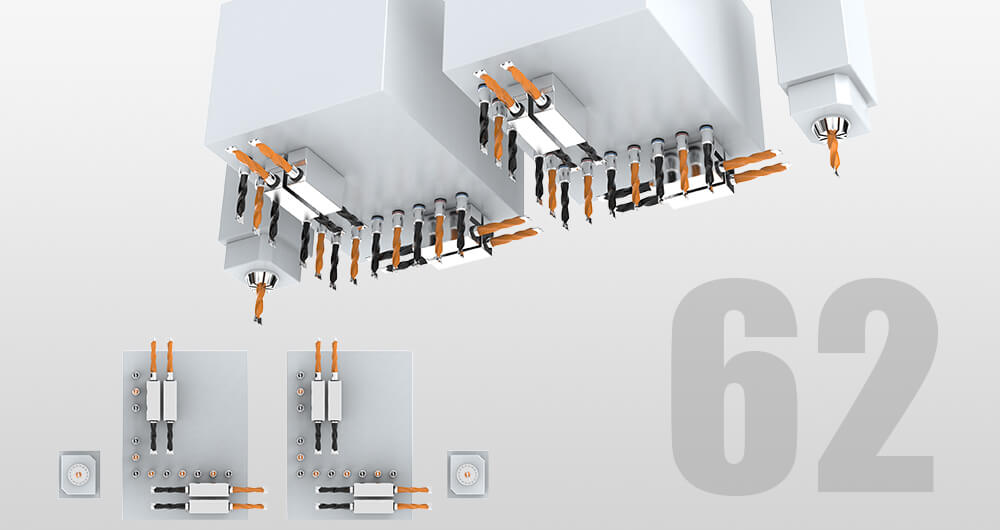

钻孔组合装置
垂直钻轴上:24 下:18
水平钻轴16
钻组电机速度 *[r/min]3400
主轴功率 *[kW]4 x 3.5
总功率 *[kW]47

*更多的技术信息请下载查看相关文档
*技术信息可能有所变更!
